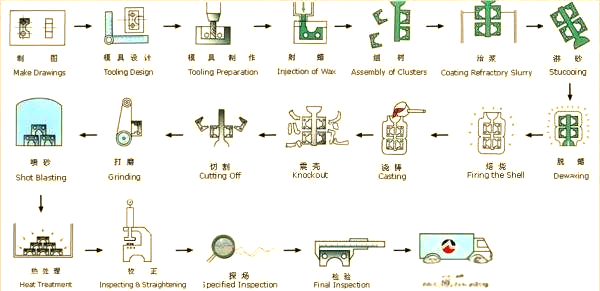

精密铸造，这一从蜡模到毛坯的精湛工艺，历经多道复杂工序，每一环都不可或缺。
1、依据所铸产品的不同形态，制作相应的模具。模具采用上下凹模设计，经过车削、刨削、铣削、蚀刻以及电火花等多种工艺流程进行精雕细琢。凹坑的形态与尺寸需与产品半边相契合。鉴于工业蜡压型是蜡模的主要用途，我们选用熔点适中、硬度适中、价格亲民且重量较轻的铝合金材料来打造模具。
2、运用铝合金模具，大量生产工业蜡实芯模型。在正常操作下，每一只工业蜡实芯模型仅能对应产出一只毛坯产品。
3、对蜡模周边的多余部分进行精细修整，去除毛刺后，将多个单一的蜡模粘结在预先准备好的模头上。这个模头本身也是由工业蜡实芯模型制成的，其外形酷似一棵精致的树。
4、将粘结在模头上的蜡模均匀涂上工业胶水，随后喷洒上第一层细砂。这种细砂是耐火且耐高温的硅沙，颗粒细微，旨在确保最终毛坯表面的光滑度。
5、在恒定的室温环境下，让喷砂后的蜡模自然风干，但需确保内部蜡模形状不受影响。风干时间因产品内部复杂程度而异，通常精铸件的首次风干时间约为5至8小时左右。
6、在首次喷砂并自然风干后，需在蜡模表面再次涂抹工业胶水（硅溶浆），并喷上颗粒较之前更大的第二层砂。喷砂完成后，继续在恒温环境下自然风干。
7、遵循相同步骤，依次进行第三次、第四次乃至第五次喷砂工序。喷砂次数需根据产品表面要求、体积大小及自重等因素进行相应调整，通常控制在3-7次之间。同时，每次喷砂所使用的砂粒大小均有所不同，后道工序的砂粒通常比前道工序更为粗大，而风干时间也会因砂粒大小和工序不同而有所差异。一般而言，完成一个完整蜡模的喷砂生产周期约为3~4天。
8、喷砂工序完成后，为增强砂型的粘结力和固化效果，同时密封蜡模以备后道烘烤工序之需，需在蜡模上均匀涂抹一层白色工业乳胶（硅溶浆）。此外，烘烤工序后，该乳胶还能提高砂型的脆性，便于敲碎砂层、取出毛坯。
9、将完成喷砂风干并涂抹乳胶的蜡模放入金属密闭烘箱中，采用烧煤油的蒸气炉进行加热。由于工业蜡熔点较低，加热温度约维持在150℃，在此过程中，蜡模受热熔化形成的腊水会沿着浇口自然流出，实现脱腊效果。脱腊后的蜡模仅剩空心的砂壳，而这正是精密铸造的关键所在。需注意，此类工业蜡可重复使用多次，但需经过严格过滤以保障毛坯表面的质量。
10、为增强脱完蜡的砂壳强度和稳定性，在浇入不锈钢水之前，必须对其进行烘烤处理。通常在高温火炉中（温度约达1000℃）进行烘烤作业。
11、待脱完蜡的砂壳烘烤至适当强度后，将高温溶解成液态的不锈钢水精准倒入其中。液态不锈钢水会充满先前蜡模所占据的空间，直至完全注满整个砂壳，包括模头部分。
12、由于不锈钢溶解过程中可能混入不同成分的杂质，因此工厂需对材质百分比进行严格检测。根据所需比例进行调释，例如增减特定元素，以达到预期效果。

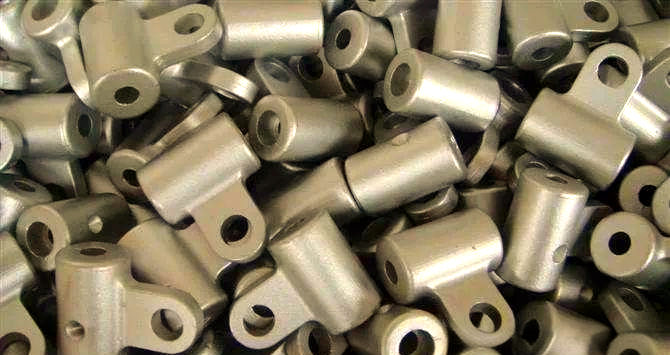

13、液态不锈钢水在冷却凝固后，通过机械工具或人力将最外层的砂壳敲碎，从而露出固体不锈钢产品的形状，即为我们所需的毛坯。随后，毛坯将经过逐个切割、分离和粗磨，成为单一的毛坯件。
14、毛坯检验阶段至关重要，若发现表面存在砂眼或气孔等缺陷，需采用氩弧补焊进行修复；若问题严重，则需清洗后重新回炉处理。
15、经过检验合格的毛坯，必须经过清洗工序以去除杂质和多余物。
16、最后，毛坯将进入其他工序进行精细加工，直至达到成品标准。
